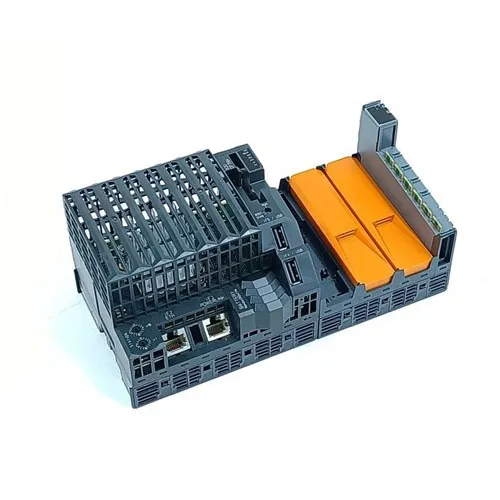

B&R X20CP3584 X20 System 3-Slot Atom SPS-Controller

Model:
X20CP3584
Brand:
B&R
Type:
Hochleistungsfähiger X20-Industrie-SPS-Controller
Warranty:
100 % neues Original
Shipping:
Schneller weltweiter Versand per FedEx und DHL Express

Kurze BeschreibungSchnittstellen1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkSystemmodulReglerallgemeine InformationenB&R-ID-Code0xC3ADKühlungLüfterlosStatusanzeigenCPU-Funktion, Ethernet, POWERLINK, CompactFlash, BatterieDiagnoseBatterieJa, mit LED-Statusanzeige und......

Anfrage absenden

Produktbeschreibung

Kurze Beschreibung

Schnittstellen	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Systemmodul	Regler

allgemeine Informationen

B&R-ID-Code	0xC3AD
Kühlung	Lüfterlos
Statusanzeigen	CPU-Funktion, Ethernet, POWERLINK, CompactFlash, Batterie
Diagnose
Batterie	Ja, mit LED-Statusanzeige und Software
CPU-Funktion	Ja, mit LED-Statusanzeige
CompactFlash	Ja, mit LED-Statusanzeige
Ethernet	Ja, mit LED-Statusanzeige
POWERLINK	Ja, mit LED-Statusanzeige
Temperatur	Ja, mithilfe des Softwareregisters
Unterstützung
Controller-Redundanz	Ja
Unterstützung für Speicherzustandsdaten	Ja
ACOPOS-Unterstützung	Ja
Unterstützung für visuelle Komponenten	Ja
Stromverbrauch ohne Schnittstellenmodul und USB	8,6 W
Stromverbrauch für X2X Link-Stromversorgung	1,42 W
Stromverbrauch
Interne E/A	0,6 W
Zusätzliche Verlustleistung durch Aktoren (ohmsch) [W]	-
Zertifizierungen
CE	Ja
UKCA	Ja
CRA (Cyber Resilience Act)	Evaluierung läuft
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (siehe X20-Benutzerhandbuch) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielle Steuerungsausrüstung
HazLoc	cCSAus 244665 Prozesskontrollausrüstung für Gefahrenbereiche Klasse I, Division 2, Gruppen ABCD, T5
DNV	Temperatur:B(0 bis 55°C) Luftfeuchtigkeit:B(bis zu 100%) Vibration:B(4 g) EMV:B(Brücke und offenes Deck)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatur: 5 - 55°C Vibration: 4 g EMV: Brücke und offenes Deck
KC	Ja

CPU- und X2X-Link-Stromversorgung

Eingangsspannung	24 VDC -15 % / +20 %
Eingangsstrom	Max. 1,5 A
Sicherung	Integriert, nicht austauschbar
Verpolungsschutz	Ja

X2X Link-Stromversorgungsausgang

Nennausgangsleistung	7 W
Parallelschaltung	Ja
Redundanter Betrieb	Ja

Eingangs-I/O-Stromversorgung

Eingangsspannung	24 VDC -15 % / +20 %
Sicherung	Erforderliche Netzsicherung: max. 10 A, träge

Ausgangs-I/O-Stromversorgung

Nennausgangsspannung	24 VDC
Zulässige Kontaktbelastung	10 A

Stromversorgung – Allgemeine Informationen

Statusanzeigen	Überlast, Betriebsstatus, Modulstatus, RS232-Datenübertragung
Diagnose
RS232-Datenübertragung	Ja, mit LED-Statusanzeige
Modullauf/Fehler	Ja, mit LED-Statusanzeige und Software
Überlast	Ja, mit LED-Statusanzeige und Software
Elektrische Isolierung
I/O-Versorgung – I/O-Stromversorgung	NEIN
CPU/X2X-Link-Versorgung - CPU/X2X-Link-Versorgung	Ja

Regler

CompactFlash-Steckplatz	1
Echtzeituhr	Nichtflüchtig, Auflösung 1 s, -10 bis 10 ppm Genauigkeit bei 25 °C
FPU	Ja
Prozessor
Typ	Atom E620T
Taktfrequenz	0,6 GHz
L1-Cache
Datencode	24 kB
Programmcode	32 kB
L2-Cache	512 kB
Integrierter I/O-Prozessor	Verarbeitet I/O-Datenpunkte im Hintergrund
Modulare Schnittstellensteckplätze	3
Remanente Variablen	Max. 256 kB
Kürzeste Zykluszeit der Taskklasse	400 µs
Typische Befehlszykluszeit	0,0075 µs
Datenpufferung
Batterieüberwachung	Ja
Lithiumbatterie	Min. 2 Jahre bei 23°C Umgebungstemperatur
Standardspeicher
RAM	256 MB DDR2 SDRAM
Benutzer-RAM	1 MB SRAM

Schnittstellen

Schnittstelle IF1
Signal	RS232
Variante	Anschluss über 12-poligen Klemmenblock X20TB12
Max. Distanz	900 m
Übertragungsrate	Max. 115,2 kbit/s
Schnittstelle IF2
Signal	Ethernet
Variante	1x RJ45 geschirmt
Leitungslänge	Max. 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	10/100/1000 Mbit/s
Überweisen
Physikalische Schicht	10BASE-T/100BASE-TX/1000BASE-T
Halbduplex	Ja
Vollduplex	Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF3
Feldbus	POWERLINK (V1/V2) verwaltender oder kontrollierter Knoten
Typ	Typ 4
Variante	1x RJ45 geschirmt
Leitungslänge	Max. 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	100 Mbit/s
Überweisen
Physikalische Schicht	100BASE-TX
Halbduplex	Ja
Vollduplex	POWERLINK-Modus: Nein / Ethernet-Modus: Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF4
Typ	USB 1.1/2.0
Variante	Typ A
Max. Ausgangsstrom	0,5 A
Schnittstelle IF5
Typ	USB 1.1/2.0
Variante	Typ A
Max. Ausgangsstrom	0,5 A
Schnittstelle IF6
Feldbus	X2X-Link-Master

Elektrische Eigenschaften

Elektrische Isolierung	Ethernet (IF2), POWERLINK (IF3) und X2X (IF6) voneinander, von anderen Schnittstellen und von der SPS isoliert

Betriebsbedingungen

Montageausrichtung
Horizontal	Ja
Vertikal	Ja
Installationshöhe über dem Meeresspiegel
0 bis 2000 m	Keine Einschränkung
>2000 m	Reduzierung der Umgebungstemperatur um 0,5°C pro 100 m
Schutzart nach EN 60529	IP20

Umgebungsbedingungen

Temperatur
Betrieb
Horizontale Montageausrichtung	-25 bis 60°C
Vertikale Montageausrichtung	-25 bis 50°C
Derating	Siehe Abschnitt „Derating“.
Lagerung	-40 bis 85°C
Transport	-40 bis 85°C
Relative Luftfeuchtigkeit
Betrieb	5 bis 95 %, nicht kondensierend
Lagerung	5 bis 95 %, nicht kondensierend
Transport	5 bis 95 %, nicht kondensierend

Mechanische Eigenschaften

Notiz	Bestellen Sie Anwendungsspeicher (CompactFlash) separat Backup-Batterie im Lieferumfang enthalten X20 Abschlussplatte (rechts) im Lieferumfang enthalten 12-poliger X20-Klemmenblock im Lieferumfang enthalten Steckplatzabdeckungen für Schnittstellenmodule im Lieferumfang enthalten
Abmessungen
Breite	200 mm
Höhe	99 mm
Tiefe	85 mm
Gewicht	470 g

Materialnummer:

X20CP3584

Beschreibung:

Intel Atom 600 MHz Prozessor mit zusätzlichem I/O-Prozessor
Integriertes Ethernet, POWERLINK mit Poll-Response-Chaining und USB
3 Steckplätze zur modularen Schnittstellenerweiterung
CompactFlash als austauschbarer Anwendungsspeicher
256 MB DDR2-SDRAM
Controller-Redundanz möglich
Lüfterlos

Der X20CP3585-Controller basiert auf einem mit getakteten Atom-Prozessor0,6 GHzund ausgestattet mit256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK und austauschbarer CompactFlash gehören zur Standardausstattung. Eine Gigabit-Ethernet-Schnittstelle gehört zur Standardausstattung. Für noch mehr Netzwerkleistung in Echtzeit unterstützt die integrierte POWERLINK-Schnittstelle den Poll Response Chaining Mode (PRC).

Der Controller ist mit 3 Steckplätzen für X20-Kommunikationsmodule ausgestattet. Durch den Einsatz von Kommunikationsmodulen können verschiedene Bus- und Netzwerksysteme problemlos in das X20-System integriert werden
